CCRM (Constant Control Relay Module)(релюхи). Где закрепить?

Обсуждаем кондиционер, печку, радиаторы, шланги, воздухопроводы и т.л.

Модераторы: yavlad, rudy, SergeBrest

Ответить
Аватара пользователя
Raoul Duke
Сообщения: 773
Зарегистрирован: 17 сен 2011, 00:08
автомобиль: Windstarый 3.8 1995
Откуда: Москва Windstarый 3.8 1995

CCRM (Constant Control Relay Module)(релюхи). Где закрепить?

Сообщение Raoul Duke » 28 июн 2012, 00:51

Интересную вещь обнаружили ремонтируя A/C,могу ошибиться,но это мозг кондея.Но он почему то не закреплён,завтра сфоткаю сие и выложу на опознание.Куда его привязать,коллеги??? :?: :?: :?: :geek: :oops:

Аватара пользователя
Raoul Duke
Сообщения: 773
Зарегистрирован: 17 сен 2011, 00:08
автомобиль: Windstarый 3.8 1995
Откуда: Москва Windstarый 3.8 1995

Re: Нашёл в недрах подкапотного пространства

Сообщение Raoul Duke » 28 июн 2012, 19:29

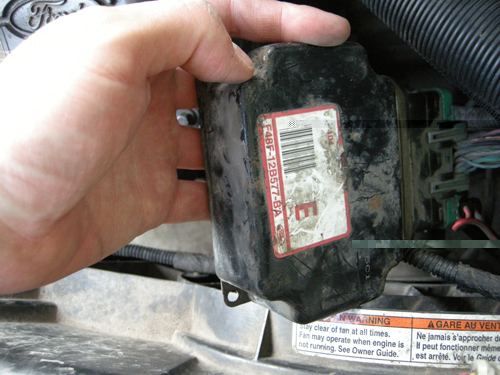

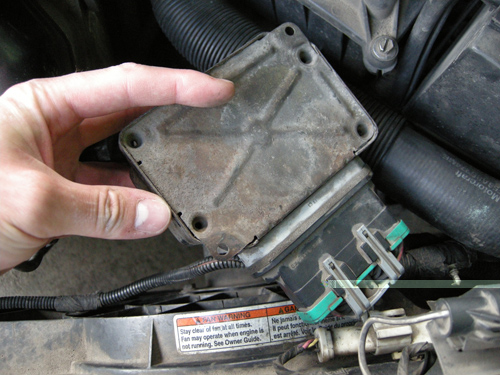

Вот он этот ящик.Где он должен крепиться?Если можно с фоткой :roll:
Вложения

Аватара пользователя
Raoul Duke
Сообщения: 773
Зарегистрирован: 17 сен 2011, 00:08
автомобиль: Windstarый 3.8 1995
Откуда: Москва Windstarый 3.8 1995

Re: Нашёл в недрах подкапотного пространства

Сообщение Raoul Duke » 28 июн 2012, 19:32

Raoul Duke писал(а):Интересную вещь обнаружили ремонтируя A/C,могу ошибиться,но это мозг кондея.Но он почему то не закреплён,завтра сфоткаю сие и выложу на опознание.Куда его привязать,коллеги??? :?: :?: :?: :geek: :oops:
FAN FUEL PUMP как оказалось :x

Аватара пользователя
aleksandr
Администратор
Сообщения: 2466
Зарегистрирован: 28 сен 2009, 17:44
автомобиль: Elantra 2005, 1.6, Getz 1.3, 2005
Honda Steed 400, 1993
Откуда: МО, г. Павловский Посад, Elantra 1.6, Getz 1.3, 2005
Контактная информация:

Re: Нашёл в недрах подкапотного пространства

Сообщение aleksandr » 28 июн 2012, 23:08

Это релюхи на включение вентилятора. Стоят между радиатором, с левого боку по ходу движения, и передней панелью. С фоткой не помогу - у меня он тоже не на месте, и с телефона слить нечем. На штатном месте на него летит грязь, и он на большинстве машин первого выпуска совсем в непотребном состоянии, у тебя ещё бодрячком смотрится.

Аватара пользователя
Raoul Duke
Сообщения: 773
Зарегистрирован: 17 сен 2011, 00:08
автомобиль: Windstarый 3.8 1995
Откуда: Москва Windstarый 3.8 1995

Re: Нашёл в недрах подкапотного пространства

Сообщение Raoul Duke » 28 июн 2012, 23:22

aleksandr писал(а):Это релюхи на включение вентилятора. Стоят между радиатором, с левого боку по ходу движения, и передней панелью. С фоткой не помогу - у меня он тоже не на месте, и с телефона слить нечем. На штатном месте на него летит грязь, и он на большинстве машин первого выпуска совсем в непотребном состоянии, у тебя ещё бодрячком смотрится.
В общих чертах понятно,но хотелось бы фотку.Ладн мож кто скинет.Попытаюсь в выходные на место поставить.

Аватара пользователя
aleksandr
Администратор
Сообщения: 2466
Зарегистрирован: 28 сен 2009, 17:44
автомобиль: Elantra 2005, 1.6, Getz 1.3, 2005
Honda Steed 400, 1993
Откуда: МО, г. Павловский Посад, Elantra 1.6, Getz 1.3, 2005
Контактная информация:

Re: Нашёл в недрах подкапотного пространства

Сообщение aleksandr » 28 июн 2012, 23:29

Плохо ему на родном месте. Вся грязь летит с дороги. Лучше примотай между карлсоном и движком, некрасиво, но не так окисляется.
Ну и разбери, рассверли заклёпки, почисть, проверь насколько окислилась внутри схема, если требуется пропаяй, и собери уже на болтики.

Аватара пользователя
Raoul Duke
Сообщения: 773
Зарегистрирован: 17 сен 2011, 00:08
автомобиль: Windstarый 3.8 1995
Откуда: Москва Windstarый 3.8 1995

Re: Нашёл в недрах подкапотного пространства

Сообщение Raoul Duke » 28 июн 2012, 23:43

aleksandr писал(а):Плохо ему на родном месте. Вся грязь летит с дороги. Лучше примотай между карлсоном и движком, некрасиво, но не так окисляется.
Ну и разбери, рассверли заклёпки, почисть, проверь насколько окислилась внутри схема, если требуется пропаяй, и собери уже на болтики.
Я уже думал об этом, но очень горячо возле движка.Надо подумать. :ugeek:

Аватара пользователя
rudy
Сообщения: 1043
Зарегистрирован: 28 фев 2010, 23:59
Откуда: г. Москва-Коломна, Windstar 3.0 1996г, Focus 1.8 2004г

Re: Нашёл в недрах подкапотного пространства

Сообщение rudy » 10 июл 2012, 09:11

Это CCRM (Constant Control Relay Module). В нём стоит реле бензонасоса, реле управления муфтой компрессора кондея, реле 1-ой и 2-ой скорости вентиляторов радиатора ОЖ, реле вентиляторов радиатора кондея :ugeek:
СтоИт эта фигня, как написал Саша, на рамке радиаторов слева, внизу. В грязном и сыром месте. Чтобы её снять или поставить на место надо снимать радиаторы (естественно, со сливанием всех жидкостей). Кто придумал её туда ставить: фордовцы или ниссановцы - не знаю. Наверно это был тот, кто придумал впаять эти реле в единый блок и заклепать его заклёпками. Чтобы при выходе из строя одного реле разводить клиента на замену всего блока (со сливанием жидкостей, сниманием радиаторов и т.д.)
Макс, оставь её в сухом, тёплом месте. Прикрути проволочкой и забудь.

Аватара пользователя
Raoul Duke
Сообщения: 773
Зарегистрирован: 17 сен 2011, 00:08
автомобиль: Windstarый 3.8 1995
Откуда: Москва Windstarый 3.8 1995

Re: Нашёл в недрах подкапотного пространства

Сообщение Raoul Duke » 17 июл 2012, 20:29

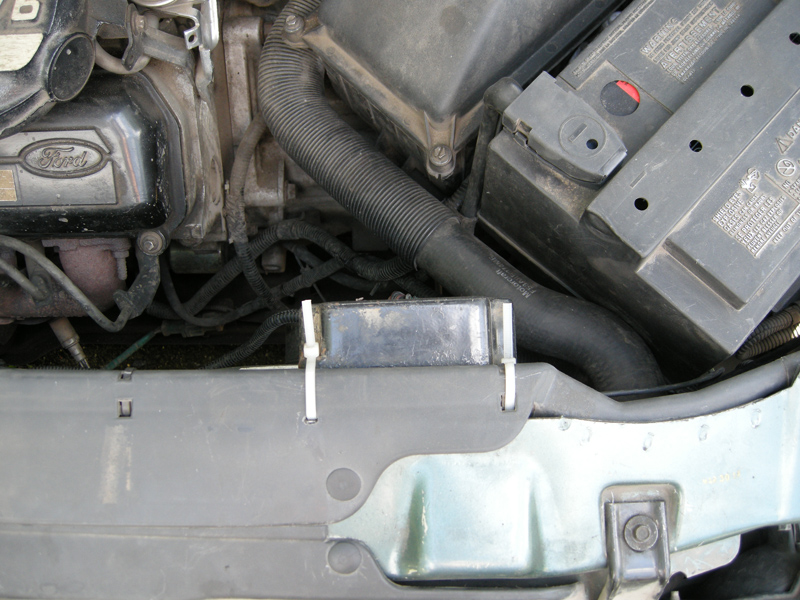

Вот сюда я его решил прикрепить,говорят на тарасах он здесь закреплён.Сухо и тепло здесь,даже жарко.После поездки потрогал корпус чуть не обжёгся.
Не знаю какая конструкторская голова засунула его на это место,я имею ввиду штатное.Какой то вредитель-шпион с автотаза :lol: :lol:
Вложения

слесарь
Сообщения: 83
Зарегистрирован: 28 окт 2013, 11:51
автомобиль: Windstar 1995

Re: CCRM (Constant Control Relay Module)(релюхи). Где закрепить?

Сообщение слесарь » 10 апр 2017, 21:53

Я его засунул между воздуханом и аккумулятором.
